所需工具：
1内六角扳手2.5mm
2内六角扳手3.5毫米
三。螺旋传动

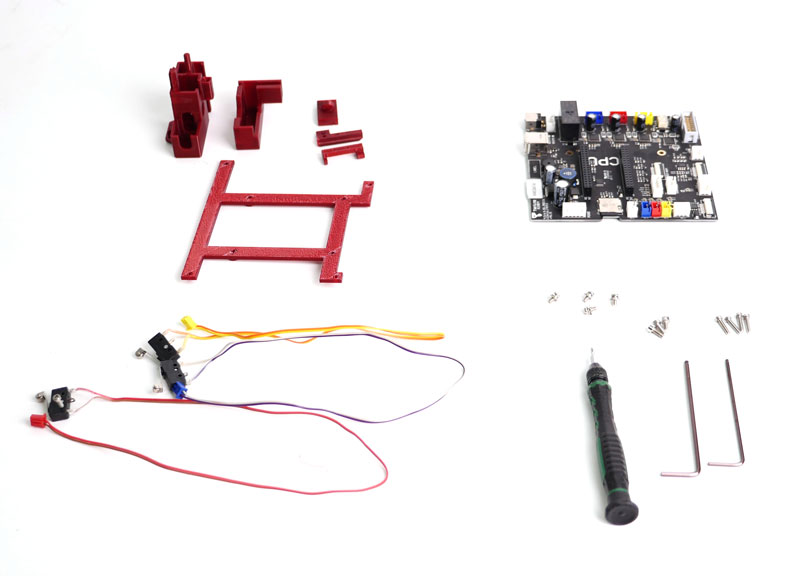

| Cetus MK2至MK3零件清单BC0881 | ||||
| 项目 | 库存单位 | 姓名 | 规格 | 数量 |
| 1 | 25007 | T形螺母 | M3×10mm | 2 |
| 2 | 25119 | 电缆潮 | 64mm，可调节皮带 | 1 |
| 三 | BC0751型 | MK3主板 | 1 | |
| 4 | 04151 | 平头自钻螺钉 | ST2.5*8级 | 6 |
| 5 | 04158 | 沉头螺钉 | 立方米×5 | 10 |
| 6 | 041107 | 沉头螺钉 | 平方米5*12 | 8 |
| 7 | 04157 | 沉头螺钉 | 立方米*8 | 8 |
| 8 | 40060 | 六角螺钉 | 立方米×12 | 2 |
| 9 | 25547 | 带电缆的X限位开关 | 电缆：400mm，2P蓝色连接器 | 1 |
| 10 | 25548 | 带电缆的Y限位开关 | 电缆：300mm，2P红色连接器 | 1 |
| 11 | 25549 | 带电缆的Z限位开关 | 电缆：250mm，2P黄色连接器 | 1 |
| 12 | 25550 | YZ限位开关继电器电缆 | 电缆：330mm | 1 |
| 13 | 25554 | 主板地线 | 5英寸×80毫米 | 1 |
| 14 | BC0872型 | 扩展PCB套件 | 1 | |
其他所需组件：
升级后，如果用户安装加热搭建平台，则无法使用原电源为机器供电。用户必须使用220W电源(库存单位：XS028).

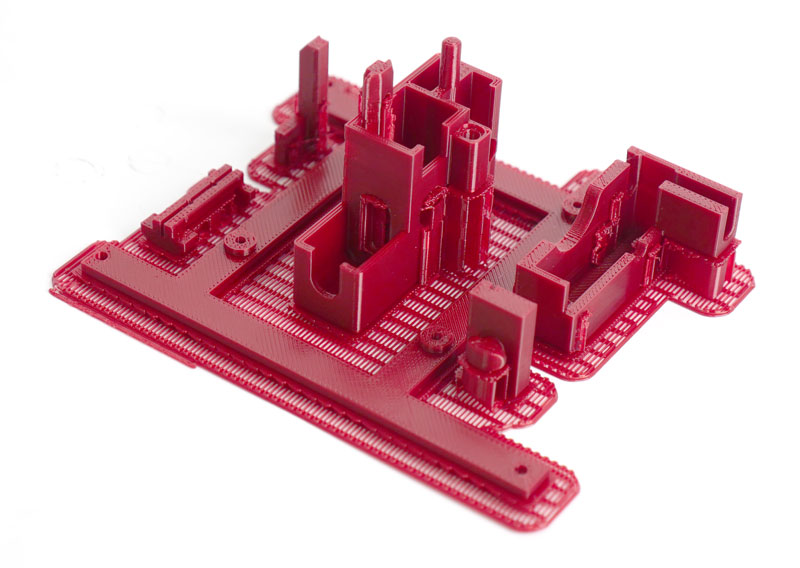

第一步。打印升级所需的塑料零件
在拆开所有东西之前，把需要的零件打印出来。
下载可打印部件的以下文件：
第二步。拆开机器。

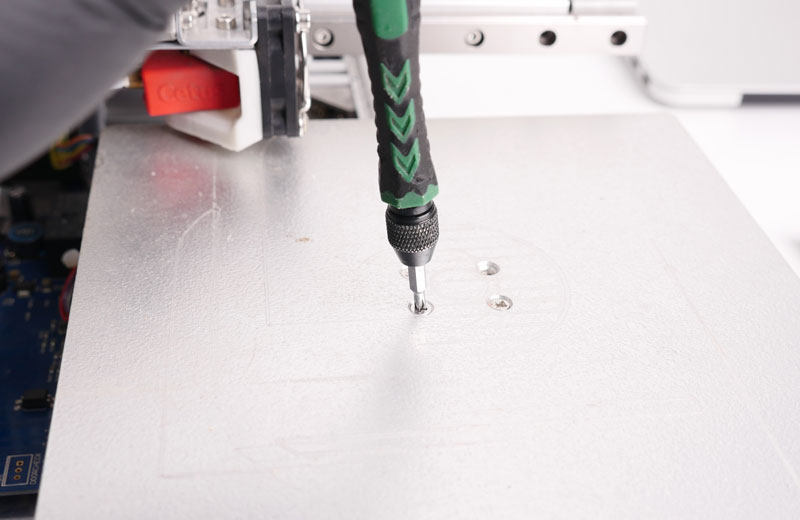

2.1. 通过拆下3个SCRW来拆下平台。

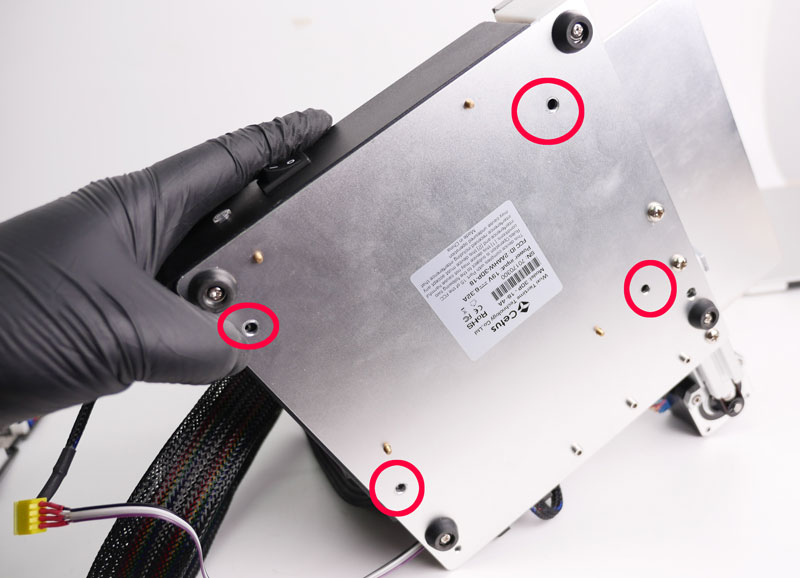

2.2拆下机器底部的4个螺钉。

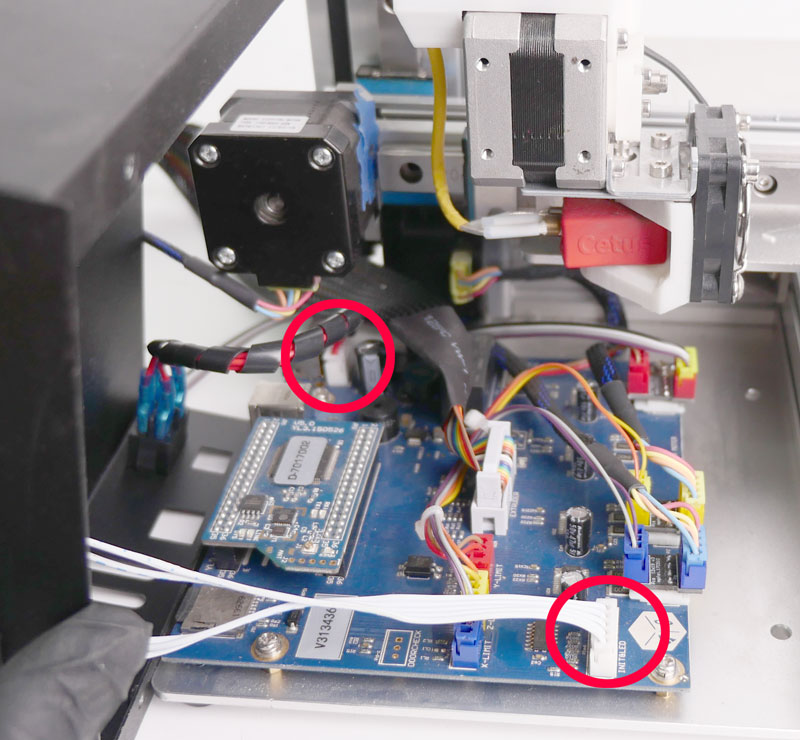

2.3. 卸下电源线和初始化按钮电缆。

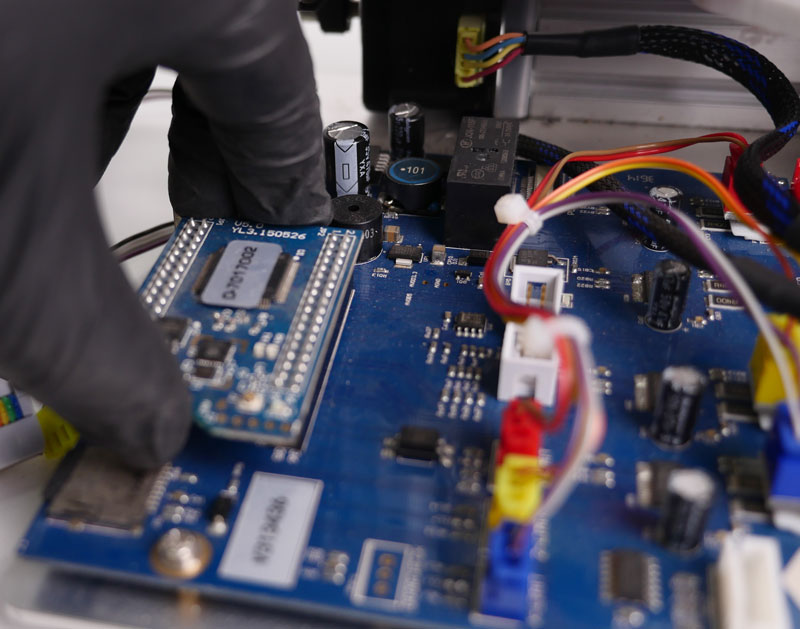

2.4. 卸下CPU。卸下CPU前，建议自己放电，也要注意不要弯曲CPU板的引脚。

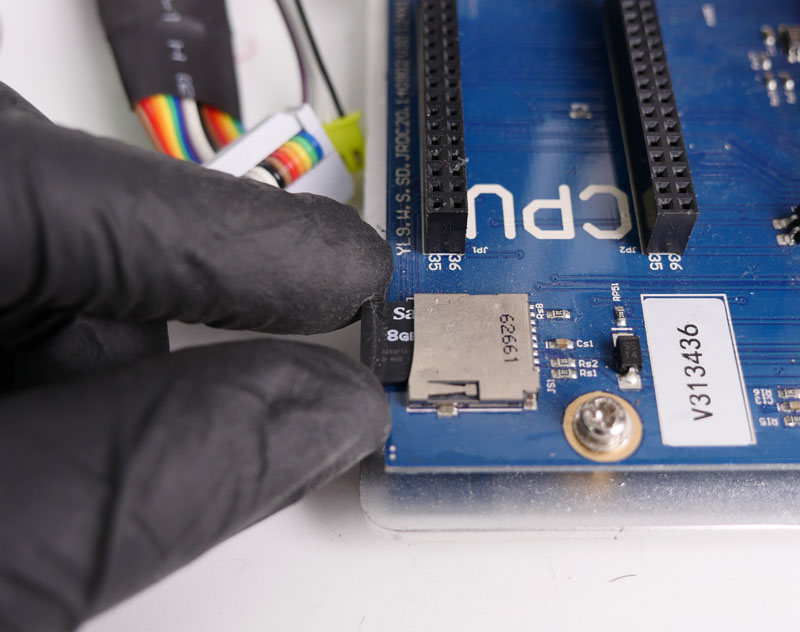

2.5. 卸下主板上的SD卡。

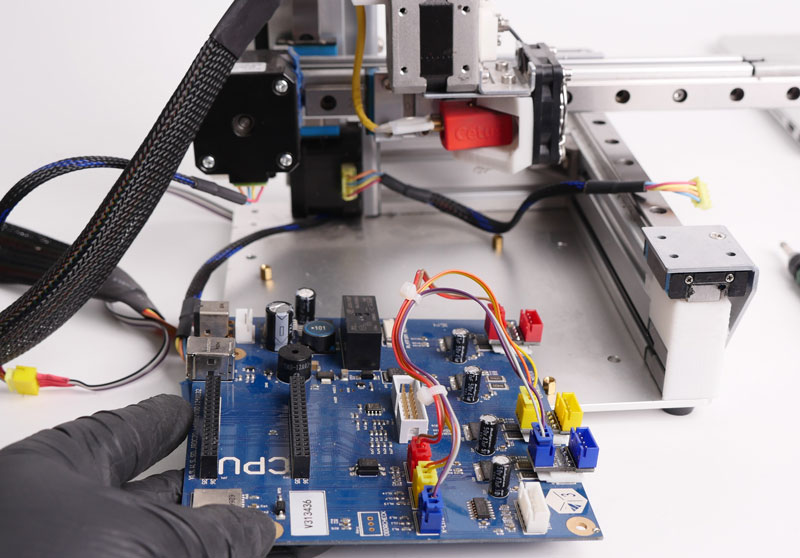

2.6. 卸下主板上的4颗螺丝，拔下挤出机电缆、电机电缆，卸下主板。
第三步。安装MK3主板。

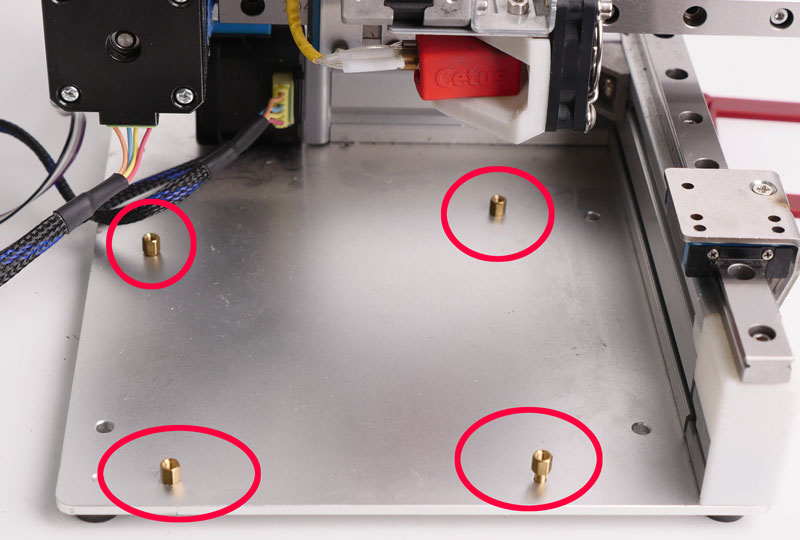

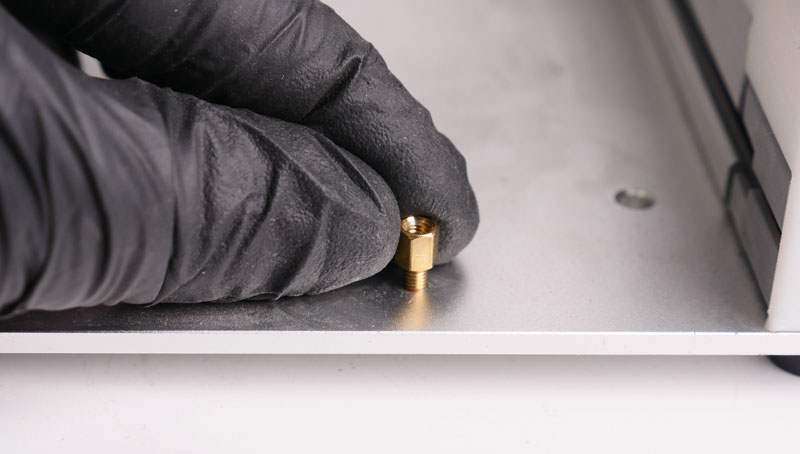

3.1用手拆下黄铜螺母

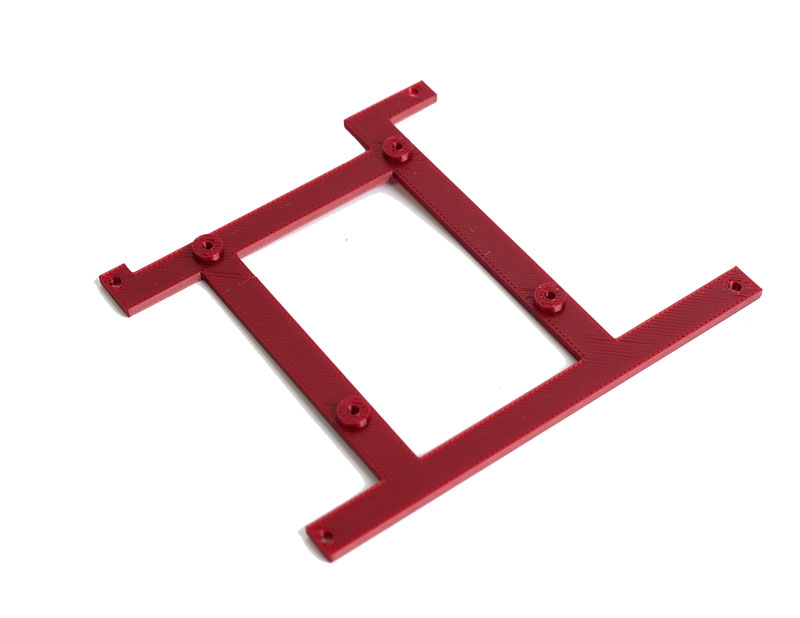

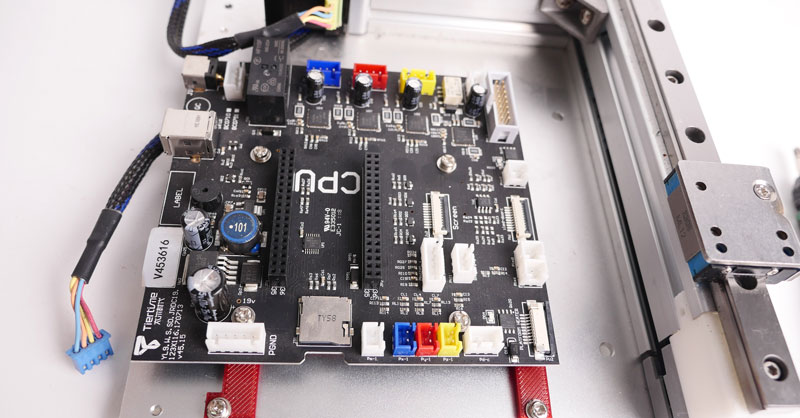

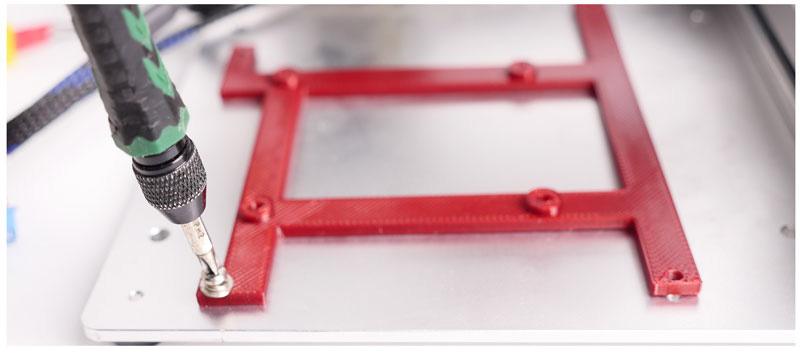

3.2安装主板适配器和MK3主板。

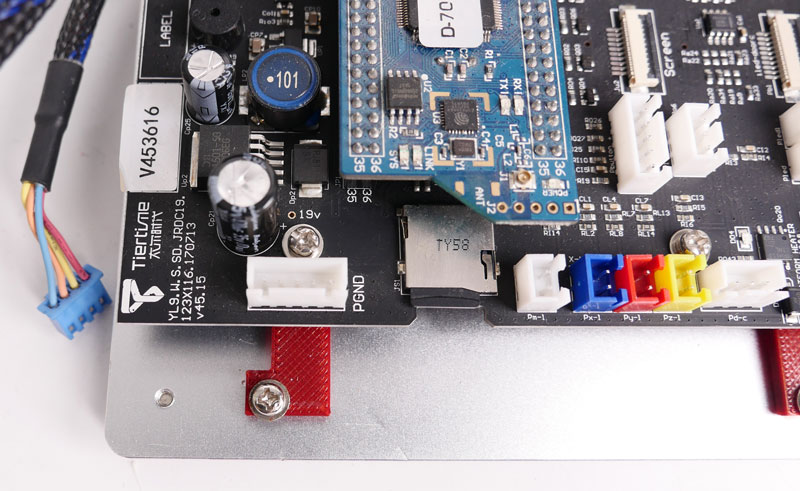

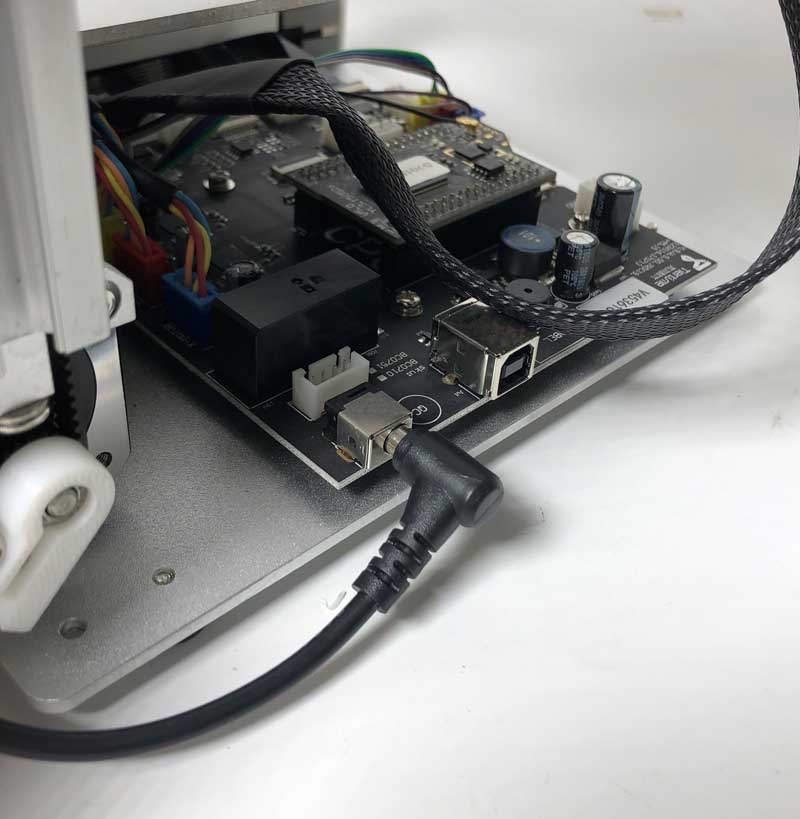

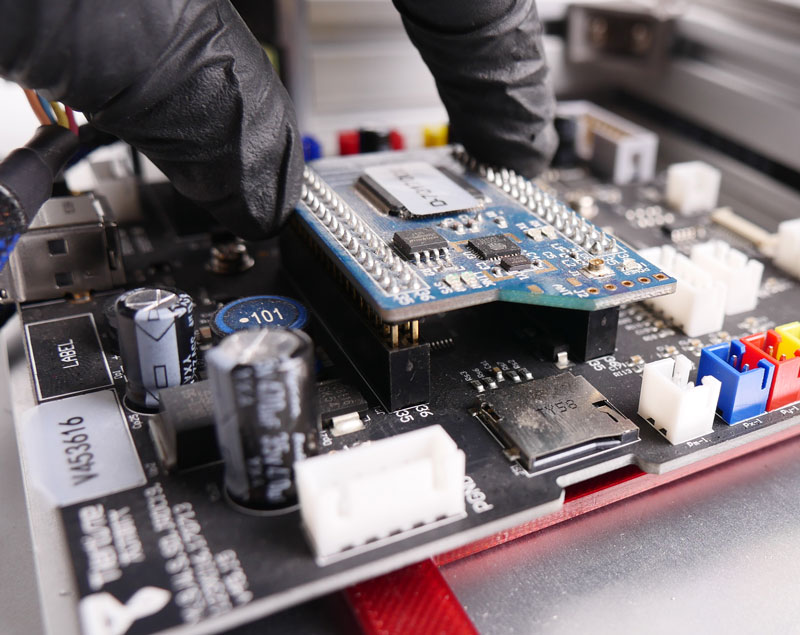

3.3. 安装MK3主板、CPU和SD卡。

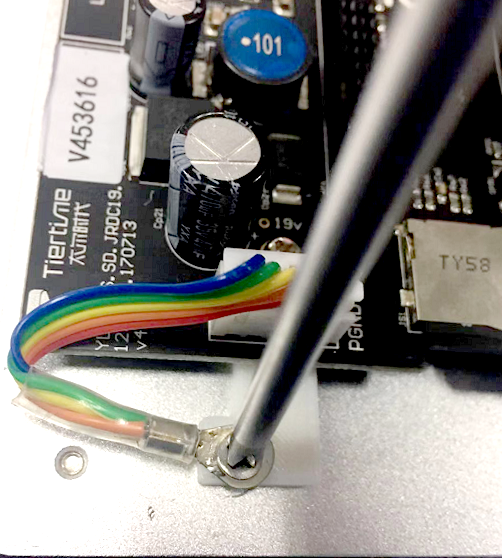

3.4. 连接接地电缆（降低静电损坏电子设备的风险）
第四步。安装Y轴限位开关和触发器。
4.1. 拆下螺钉

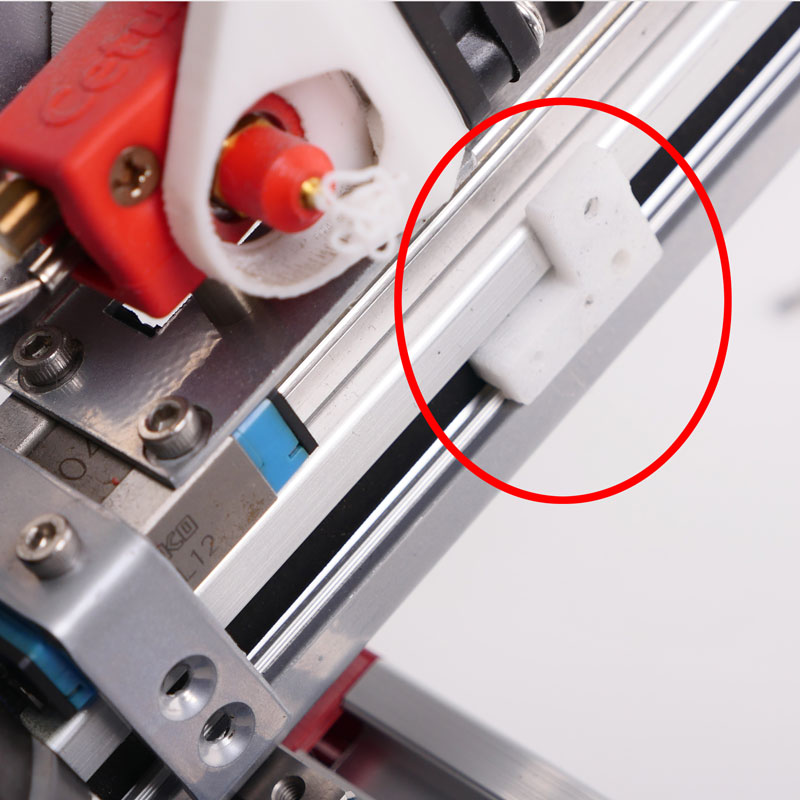

露出原来的Y触发器

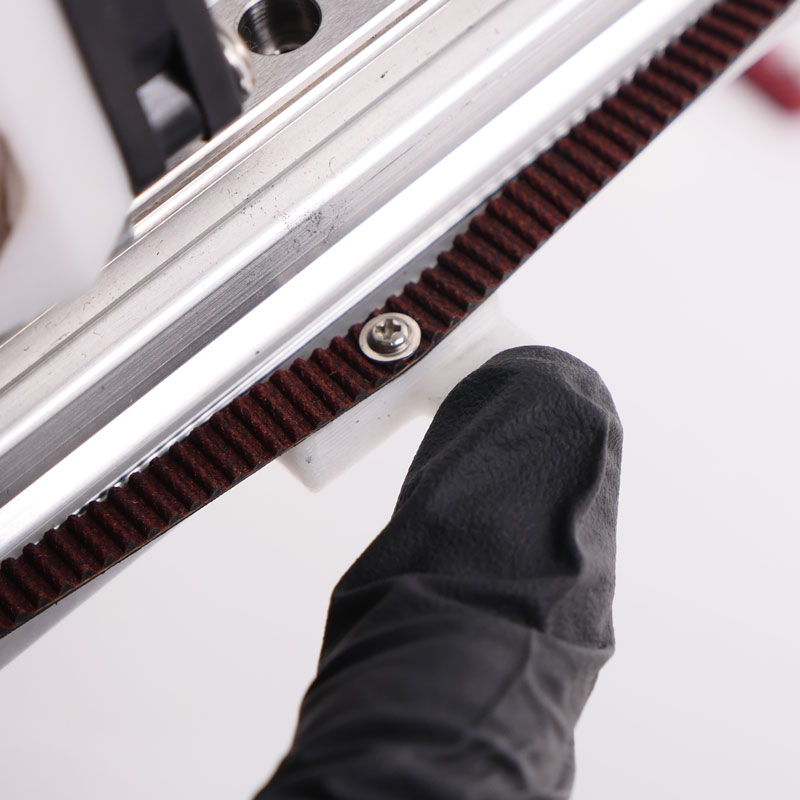

4.2. 拧松皮带背面的螺钉，取下打印部分。不要从皮带上拆下螺钉，将其放在皮带上！

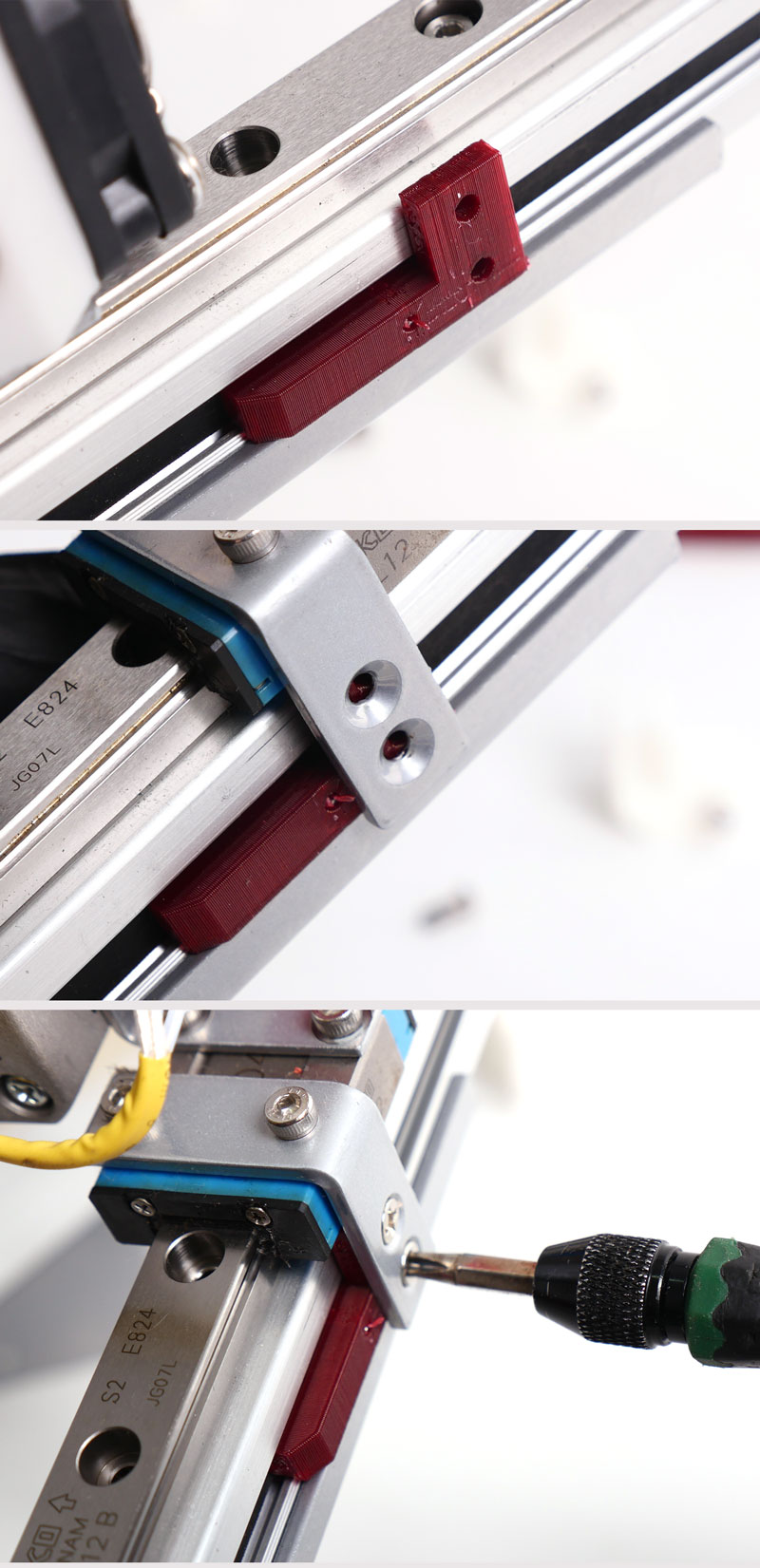

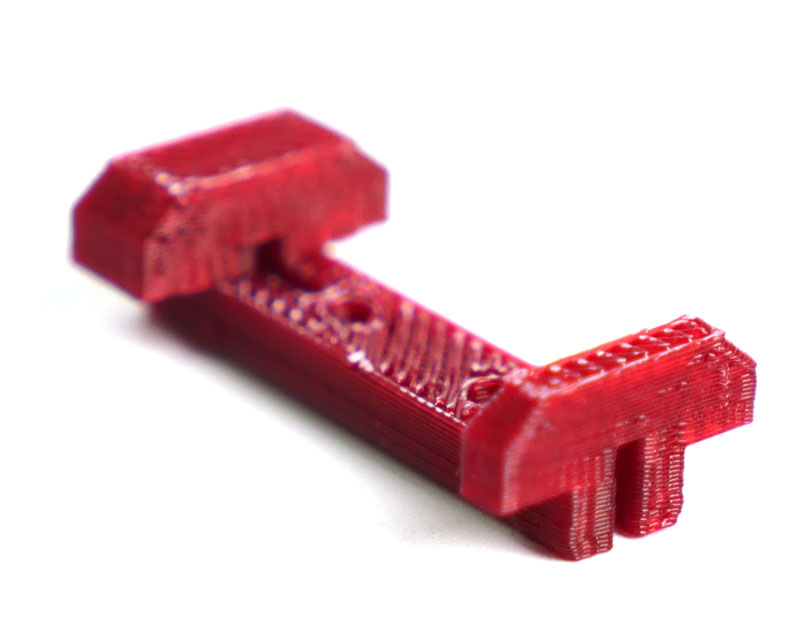

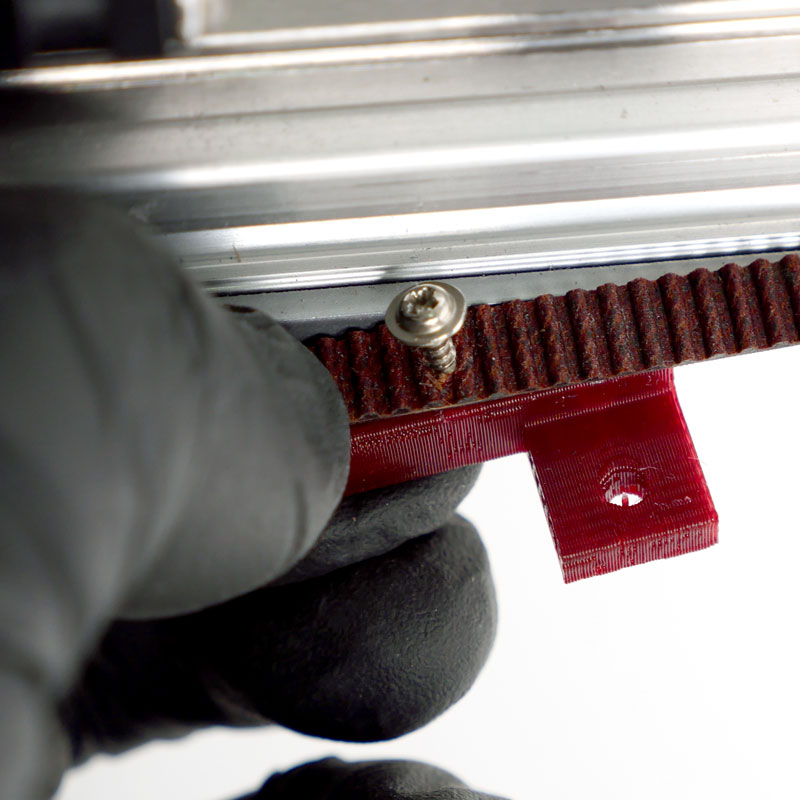

4.3. 安装新的Y限位开关触发器

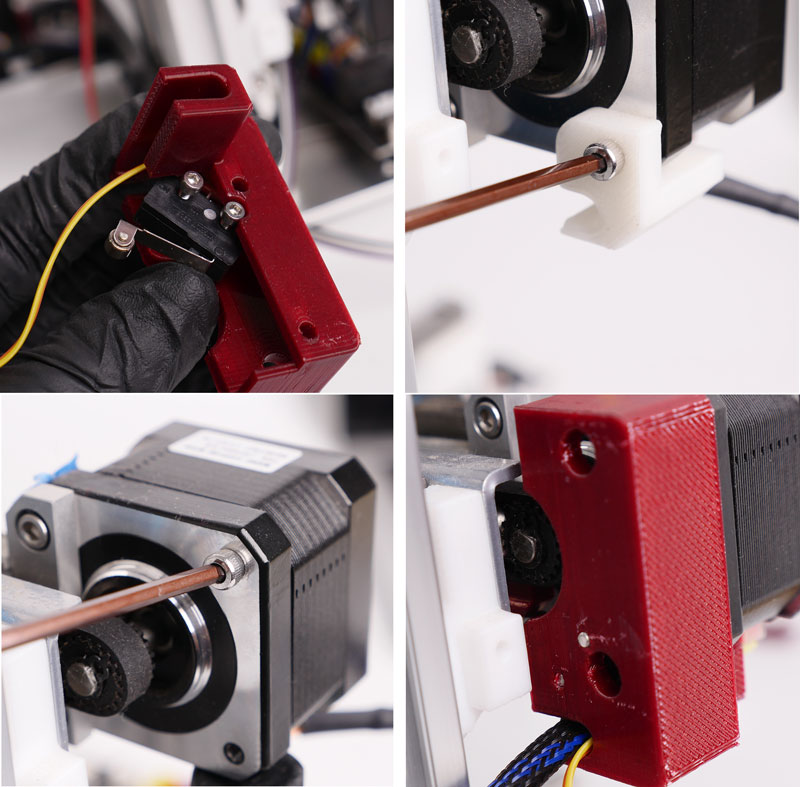

第五步。安装Y轴限位开关

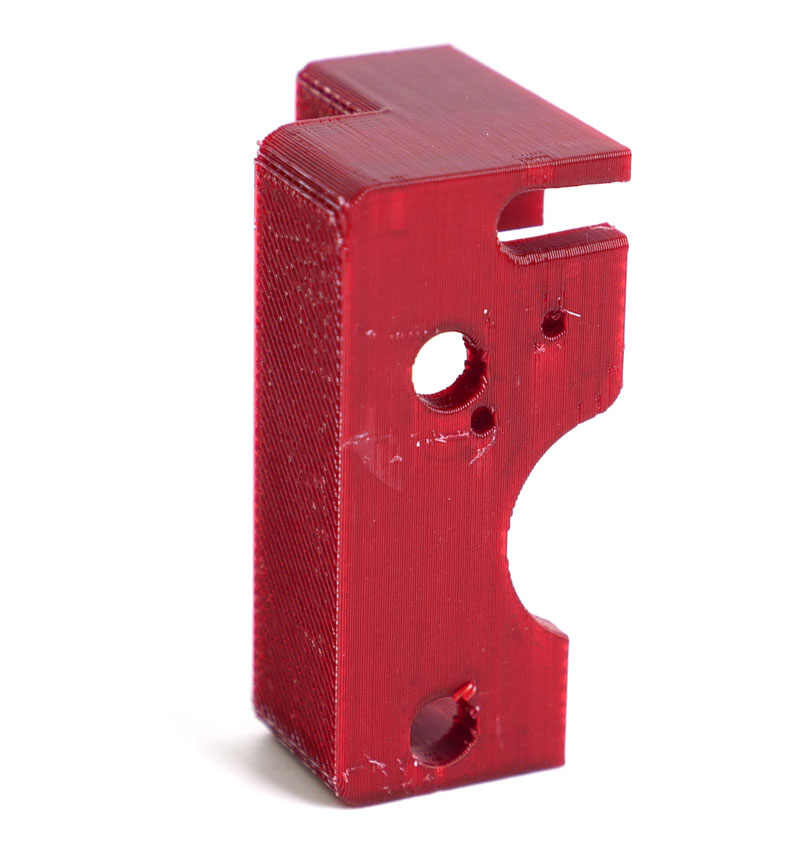

5.1. 将限位开关安装到保持架上。
5.2. 拆下原始打印部件和电机上的螺钉。

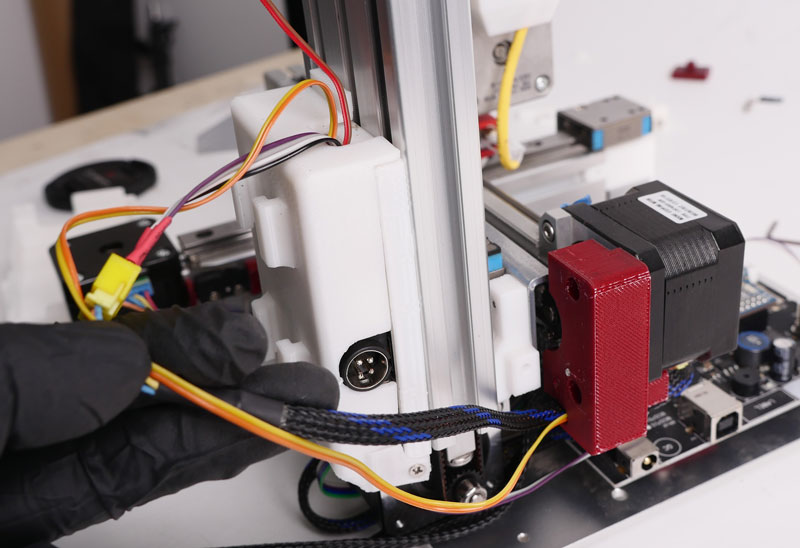

5.3. 将限位开关保持架安装到Y轴电机上。

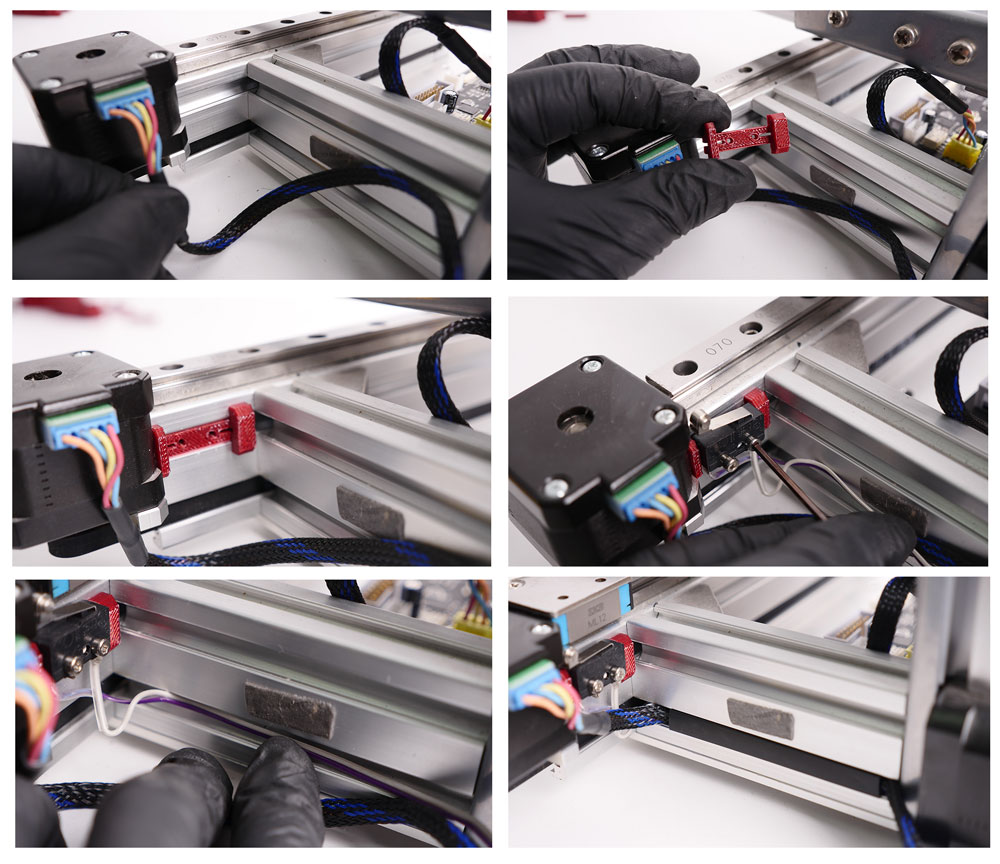

第六步。安装X轴限位开关

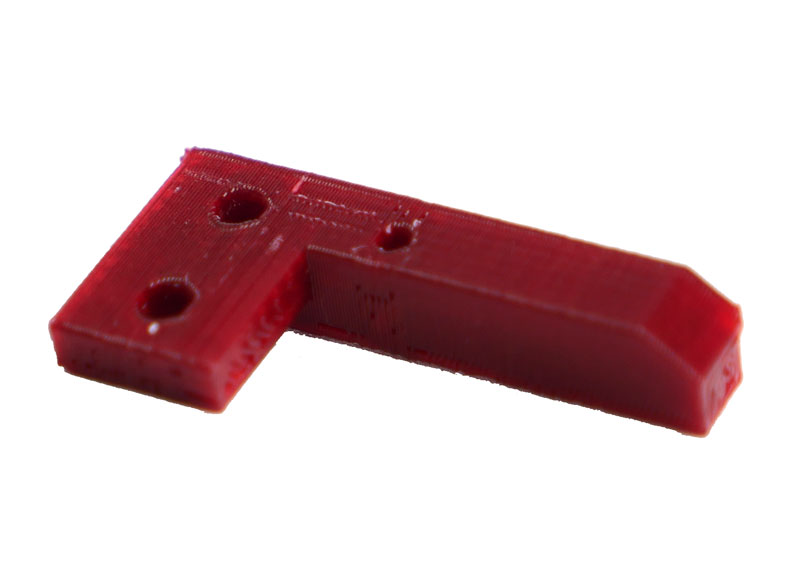

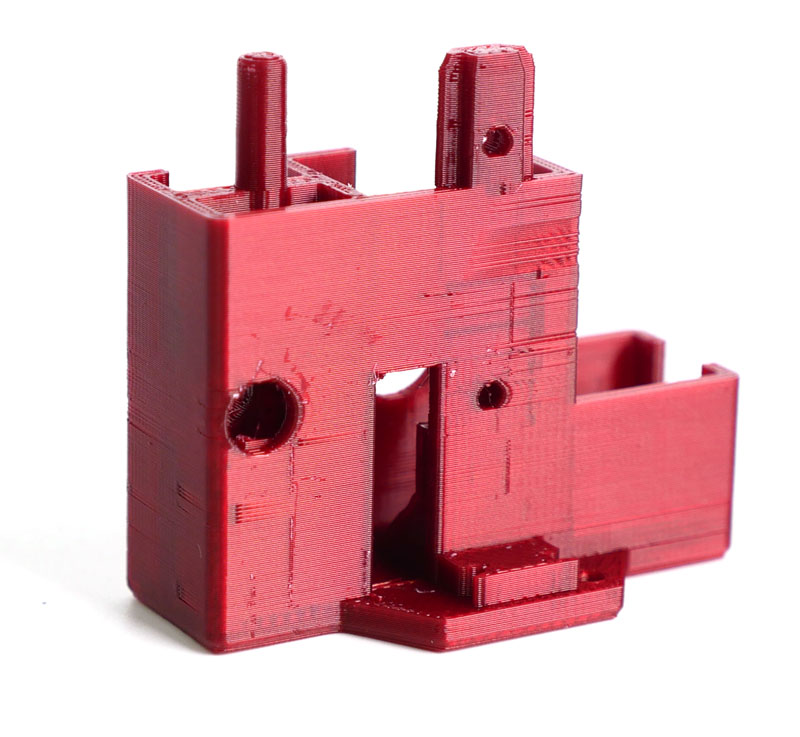

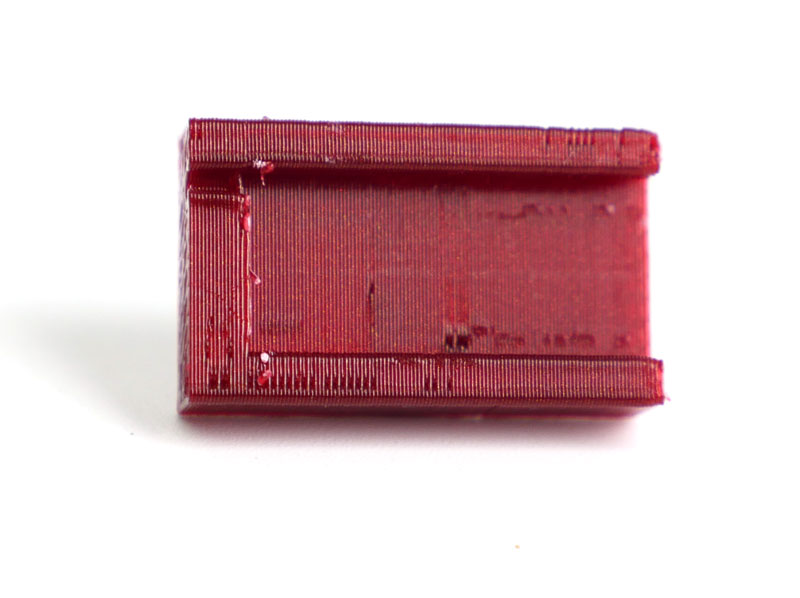

X轴限位开关支架
6.1打开打印机背面的插槽盖。
6.2将支架压入槽中，安装限位开关。
6.3将电机电缆和限位开关电缆放入槽中，然后压装槽盖。
第七步。安装扩展PCB
也可参考以下条款：

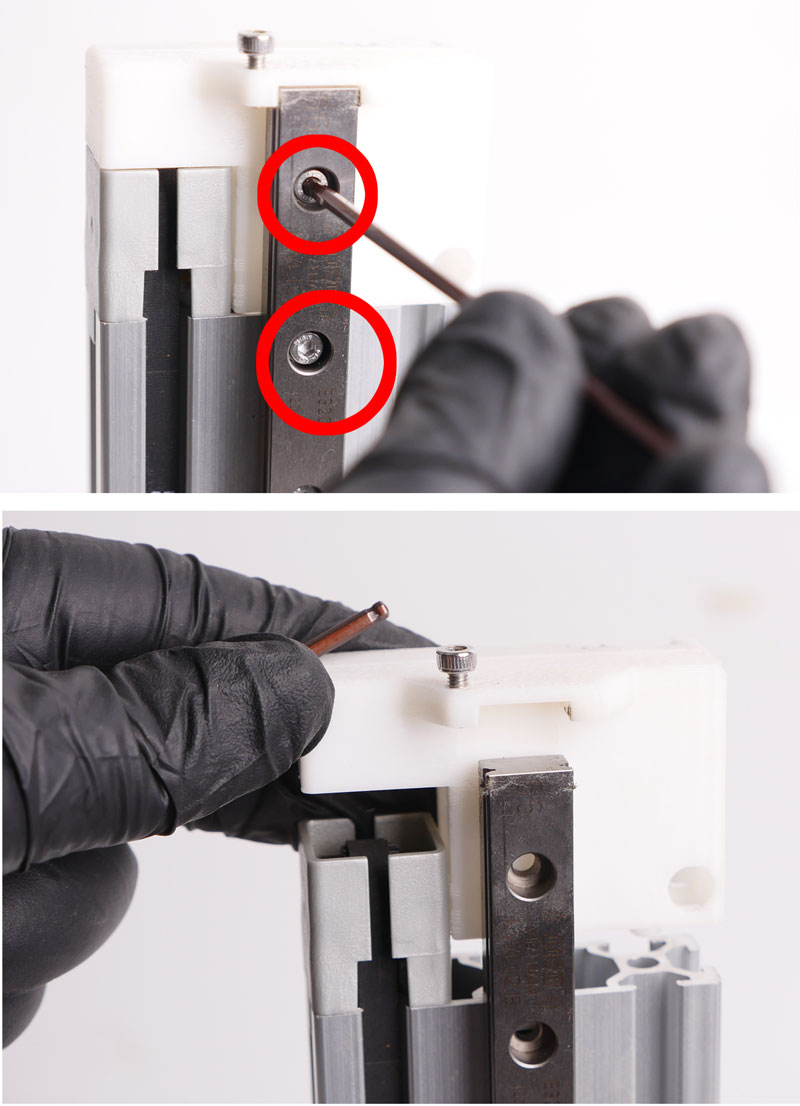

7.1卸载Z-cap

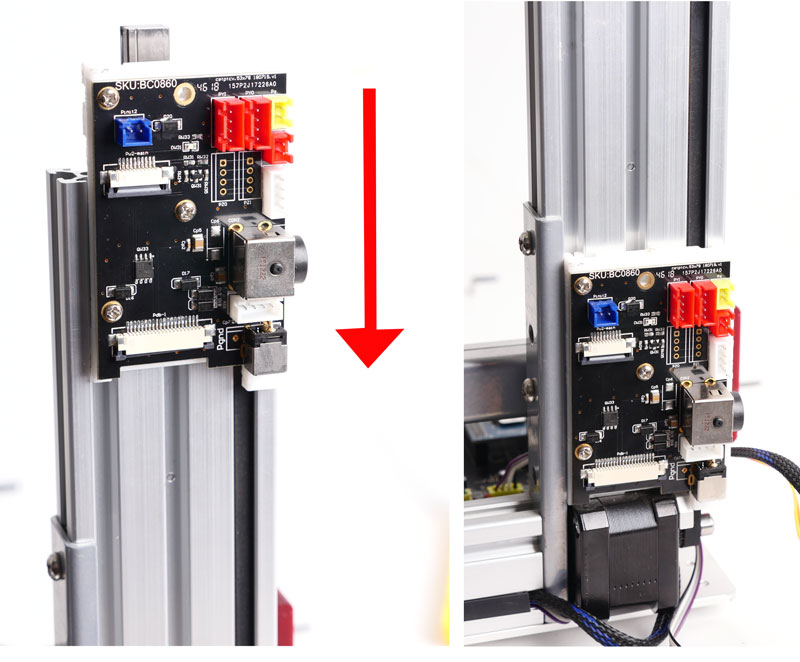

7.2将扩展板滑入挤压槽。
第8步。安装MK3 Z轴盖和限位开关。
8.2安装Z轴限位开关。
第9步。连接电缆

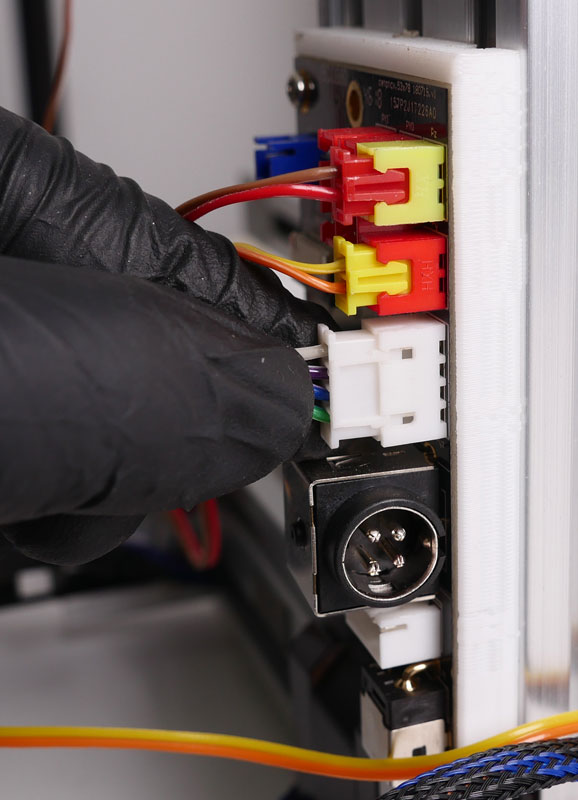

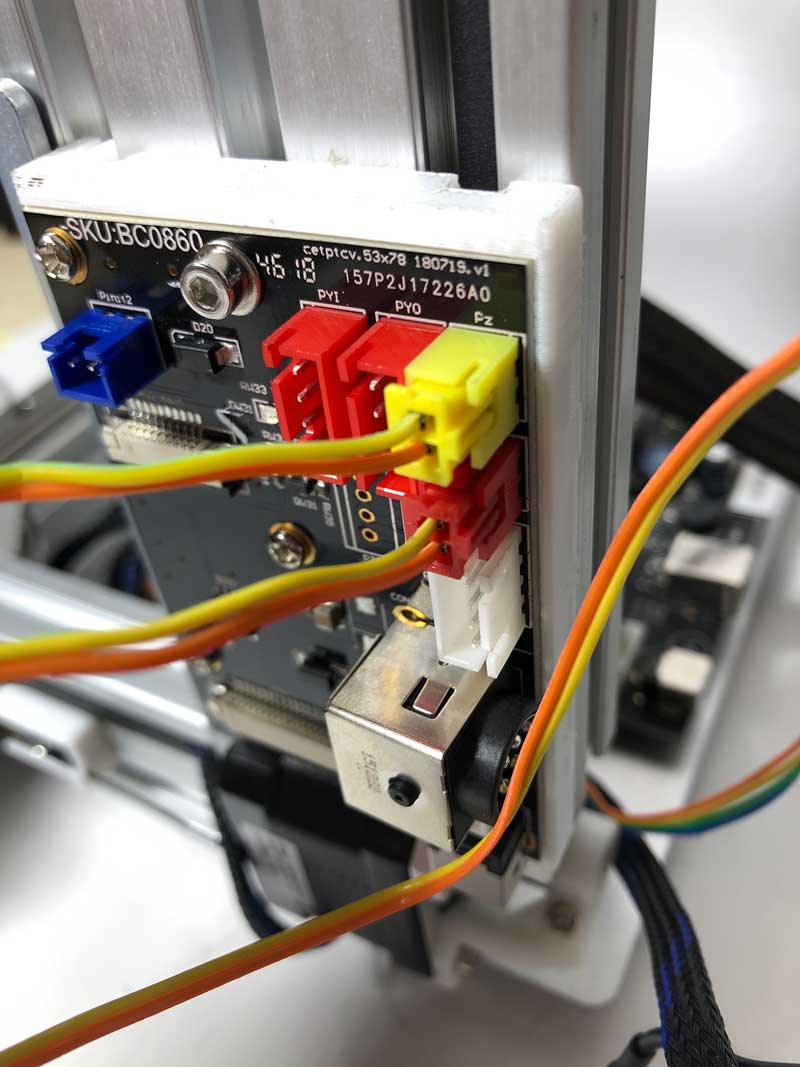

9.1将Z限位开关和Y限位开关连接至扩展板。跟着颜色走。

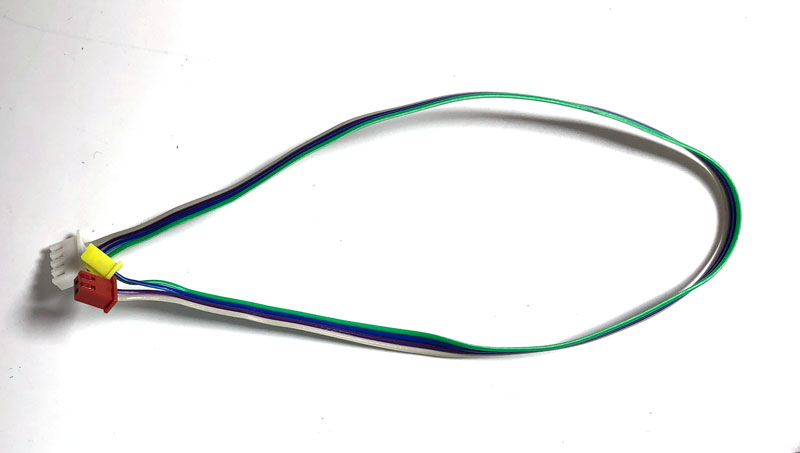

9.2使用附带的继电器电缆将限位开关从扩展PCB连接到主板。

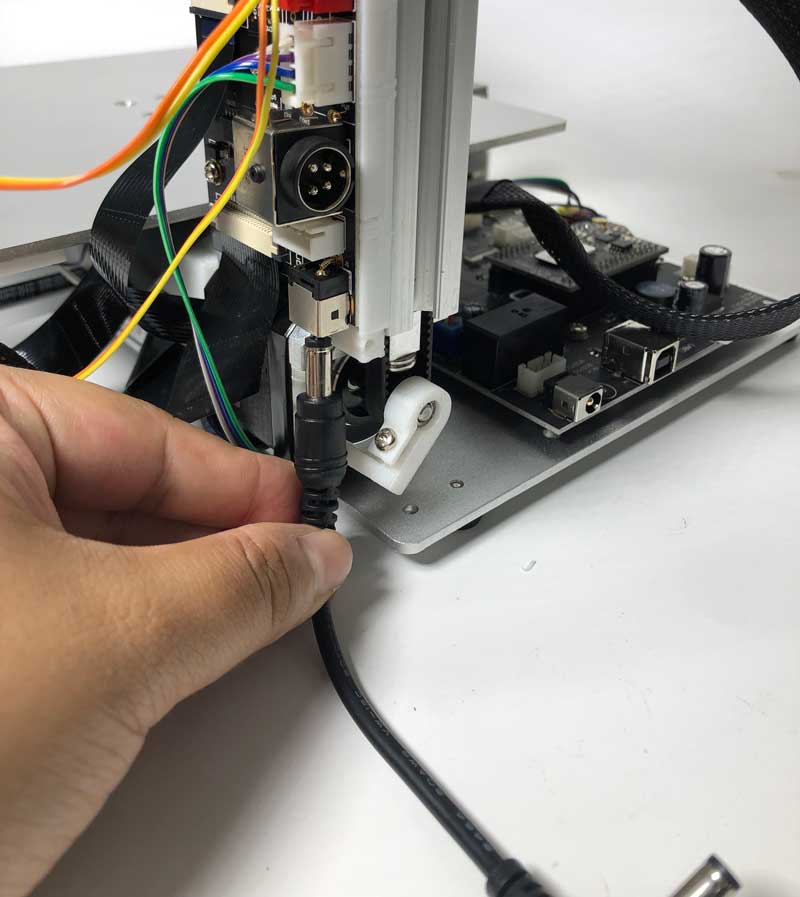

9.3将电源线从扩展PCB连接到主板
9.4松开带状电缆的连接器（标记为“平台加热器”）。将电缆插入连接器，金属销朝向主板。
9.5将电缆折叠成如下所示的红线形状。
9.6将带状电缆穿过电机和Z轴支架之间的空间。
9.7向上折叠电缆并插入连接器，金属销朝向扩展板。
该带状电缆对加热床升级和自动调平的温度控制具有重要意义。

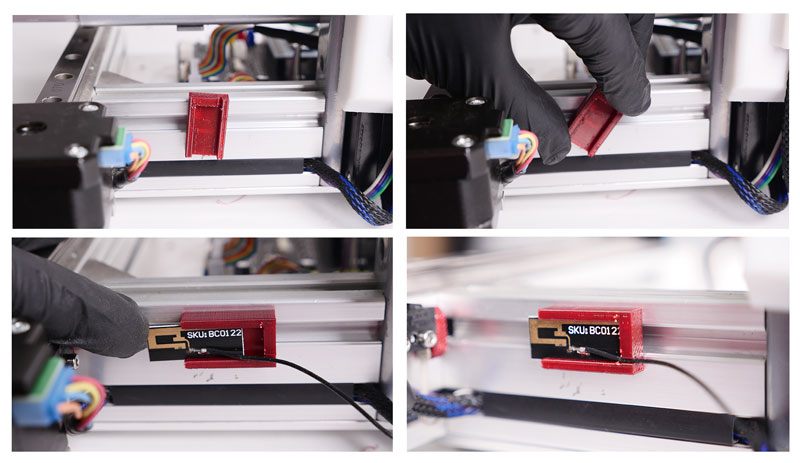

第10步。安装Wifi天线
10.1将天线支架插入机器背面的槽中，转动90度将其锁定到位。

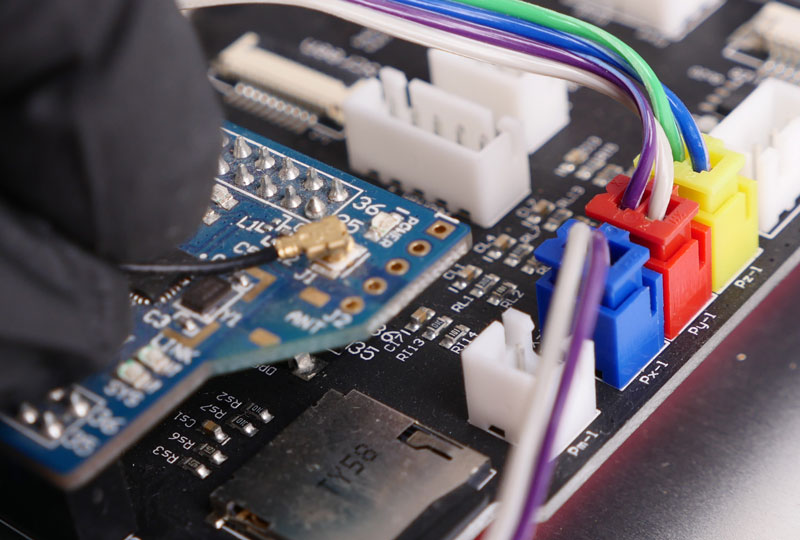

10.2将天线插入支架，另一端连接到CPU。
10.3确保电缆排列整齐，无缠绕。安装PCB盖。
10.4. 锁定PCB盖。

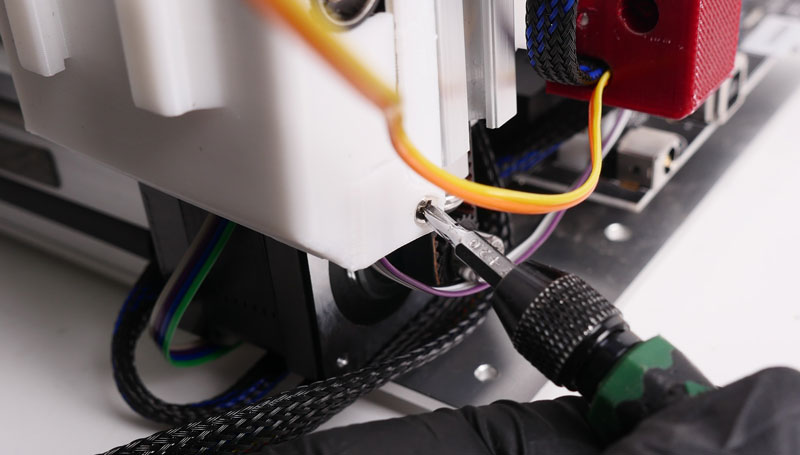

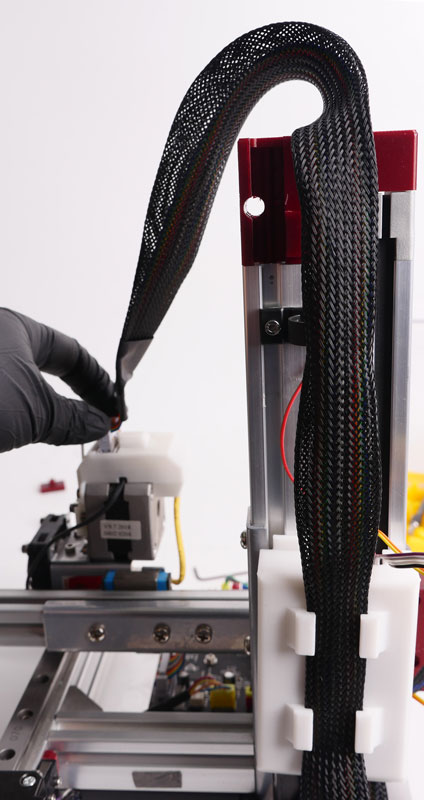

10.5. 沿Z轴锁定挤出机电缆
第十一步。ROM更新：
CPU rom必须在机器可用前更新，请参阅以下信息更新您的rom。
| MK3标准版ROM： | Cetus S7NTC\ R\ U 180524 MK3型-标准ROM |
| MK3扩展版ROM： |
评论
8条评论

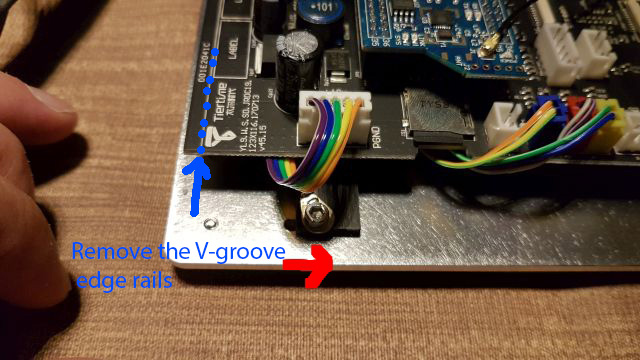

似乎他们忘了从PCB上取下v型槽边缘导轨。用钳子小心地将它们取下后，PCB与原来的适配器完全吻合。
对我来说很有用：主板转接板（混音）
并且：我直接将电路板安装在适配器上。
我试了一次后什么也没法工作。它只花了1秒，所以我不认为它闪现了新的固件。有人吗？
mk1也能用这个工具吗？
我在安装升级：第5项&套件中的7与上述规格不同；接地线不同（没有5路插头连接到PCB），并且如果如上图所示将黄铜支架安装在主板适配器上，USB/电源插座将不会与机箱中的孔对齐-看起来板需要直接安装或需要将压铆螺母柱移到基板上的新钻孔和螺纹孔中，然后丢弃压铆螺母柱。我将提交一个支持请求-不确定这些评论是否被监视。
Tiertime会为Windows发布签名驱动程序吗？
我已经完成了硬件升级，但现在无法升级ROM，因为Windows没有正确的驱动程序。我试着从网站下载驱动程序，但这些仍然没有签署，所以不会安装。
关闭Widows安全功能以强制安装不是理想的解决方案。
嗨，工具包有不同的错误：
13d打印部件不正常
https://support.tiertime.com/hc/article\u attachments/360042023454/upgrade\u parts.up3

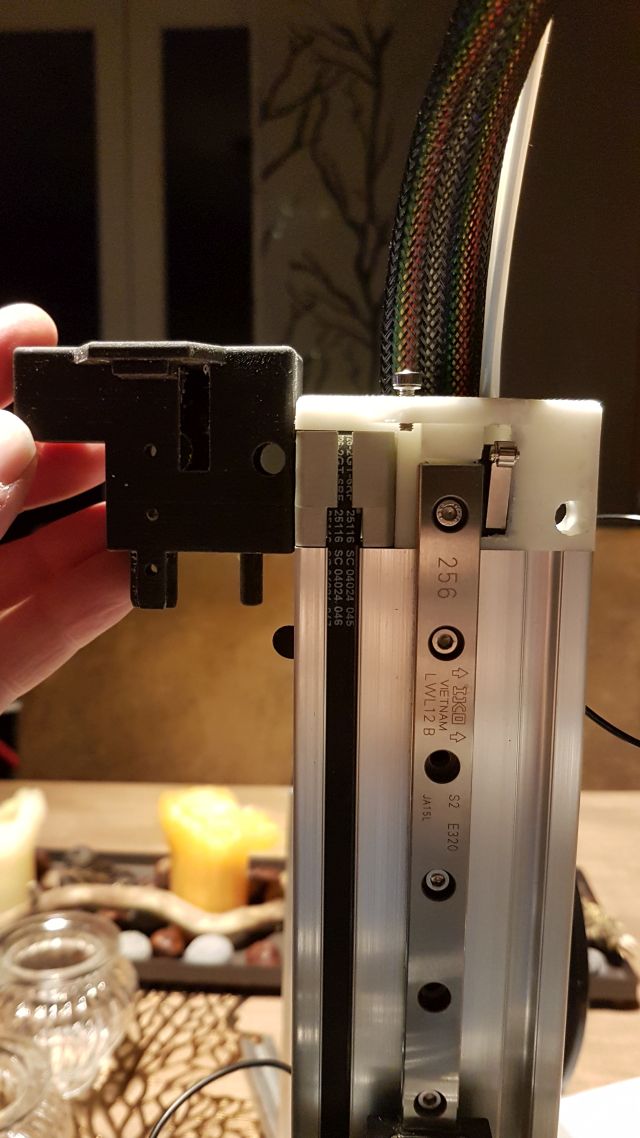

对于z轴，我不得不使用原来的盖子为末端挡块打一个孔，因为打印机的线性导轨似乎更短（黑色部分是上面链接的新部分（不适合）。
