#1

我看到有几个人想更换UP300的主板。

我已经计算出连接器上的管脚是什么，请随意分享你的计算结果。

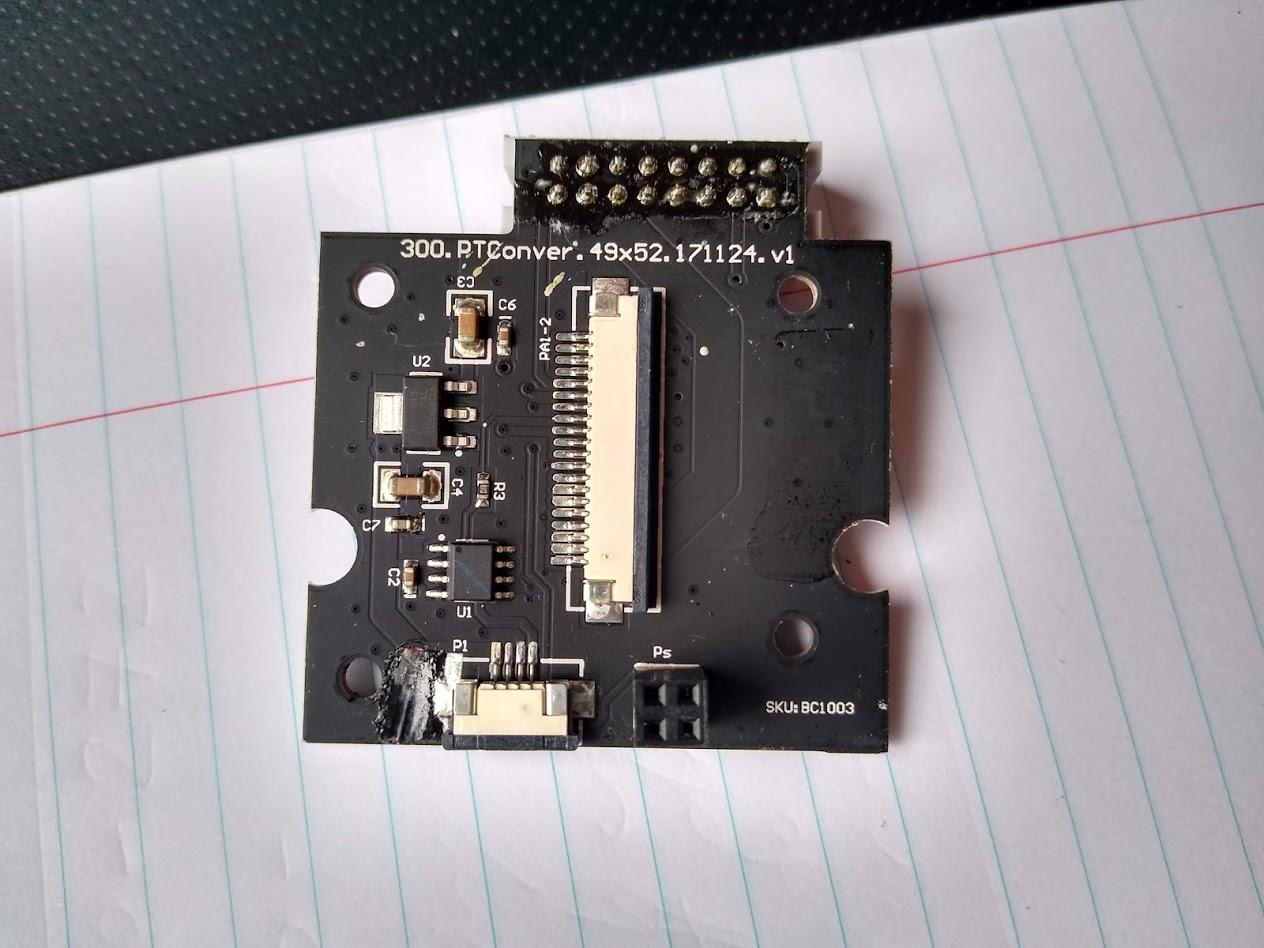

在挤出机托架背面，我们有一个PCB：

形象
形象 1264×948 253 KB

PA1-2引脚：
从顶部开始：

  1. 步进电机
  2. 步进电机
  3. 步进电机
  4. 步进电机
  5. 北卡罗来纳州？
  6. VCC走向粉丝
  7. Z探头开关（记忆常闭）
  8. 伺服芯片？
  9. 伺服电压调节器？
  10. 温度传感器（此传感器连接到主PCB上的接地）
  11. 温度传感器
  12. GND（通常用于Z探头开关、风扇GND和vreg GND
  13. 加热器端子一
  14. 加热器端子一
  15. 加热器端子一
  16. 加热器端子一
  17. 加热器端子二
  18. 加热器端子二
  19. 加热器端子二
  20. 加热器端子二

在电路板上有一个电压调节器：
形象

1=接地
2=伺服5v
三。连接到PA1-2上的针脚9

图20191010图193041245
图20191010图193041245 1893×1330 404 KB

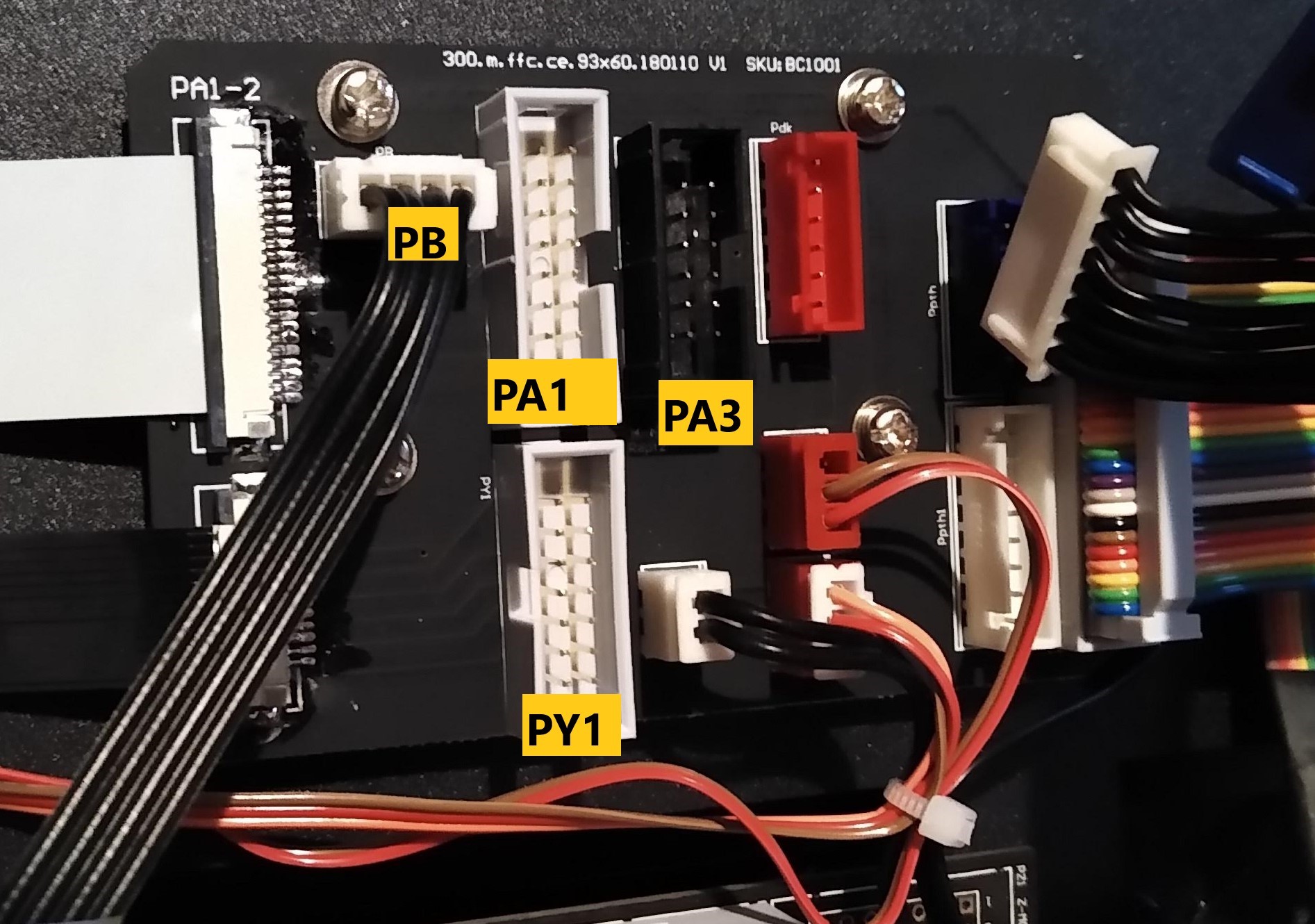

PA1引脚编号：
形象
（我假设从上到下查看连接器，这是管脚编号）

  1. 接地
  2. 风扇Vcc，伺服Vreg也连接到这个

4
5
6温度传感器
9，10是连接的还不确定它们是什么
11，12=加热器端子
13、14、15、16=其他加热器端子

第3页：
到目前为止，我唯一知道的是7，我认为是Z探头的展开信号，8似乎是Z探头开关NC线

PY1:待办事项。

PB=挤出机步进电机线

我会添加更多的信息，因为我去。

每个人都可以随意添加你到目前为止所做的工作。一旦这个打印工作完成，我有时间，我会添加更多。

ABS打印问题
#2

所以我的方法是在另一个电路板上布线，完全去掉原来的电路板。

我曾经考虑过做一个适配器板来代替arduino mega。

也许更简单的方法是从供应商那里购买CPUtinyfab.xyz公司并根据需要调整引脚，将其作为一个新的CPU。

#3

我有相关的引脚为PY1，但我不是100%清楚哪个引脚你叫Pin1。在这张照片中，看起来PA1上的Pin1是右下角的pin，这就是我所说的Pin1。在照片的正下方，看起来你是从左上角开始的。我只想确保我的编号和你的一致，因为这两个连接器是180度的。

#4

我明白你在PA1上的意思了，那个黑色的不是黄色的是黑色的错了。谢谢为了抓住那个-已经被纠正了。

#5

尽管这些连接器彼此呈180度角，但我认为，如果两个连接器的引脚编号相同，对大多数人来说可能不会那么混乱。所以，对于PY1，这是我能找到的。

1个X电机橙色
2 X电机橙色
3 X电机蓝色
4 X电机蓝色
5 X电机黄色
6 X电机黄色
7 X电机红色
8 X电机红色
9 X止动块-
10 X止动块-
11 X止动块+
12 X止动块+
13常闭
14常闭

#6

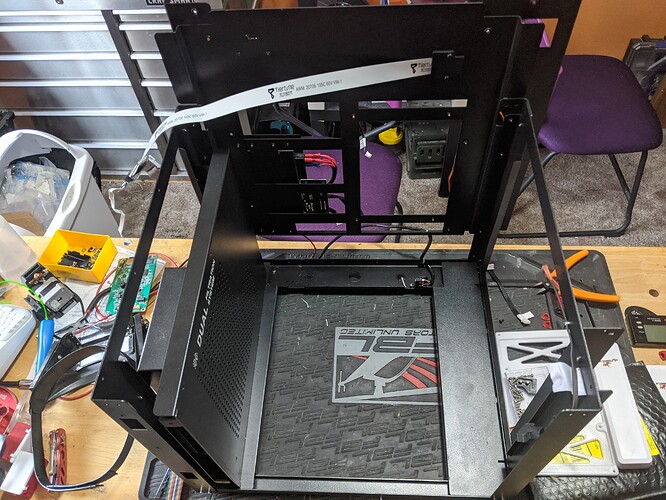

我们现在玩得很开心！

图20191118图160310
图20191118图160310 4032×3024 4.78兆字节

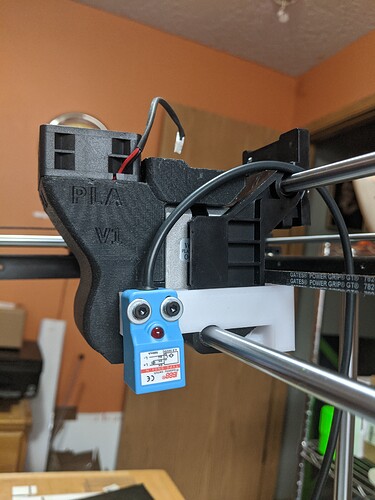

感应式Z探头传感器支架和传感器：

图20191118图161251
图20191118图161251 3024×4032 3.96兆字节

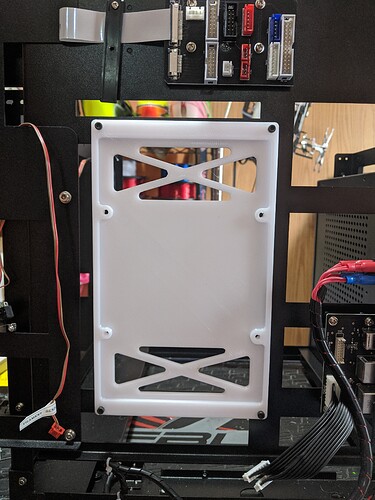

用于安装Duet 2 WiFi的适配器板：

IMG\ U 20191118\ U 160714
IMG\ U 20191118\ U 160714 3024×4032 4.42兆字节

#7

第1页

上的针脚5是热端温度传感器的另一个针脚。
针脚9、10、11、12是热端加热器的一侧
针脚13、14、15、16位于热端加热器的另一侧

尼龙3

引脚2=+12V
引脚3=GND
引脚8=Z开关NC线

Ppth（蓝色连接器）

引脚1-2构建板温度传感器

Ppth1（右下白色接头）

引脚1-4组合板加热器+
引脚5-8组合板加热器-

*请注意，热端热敏电阻为PT100型。在我的例子中，因为我用Duet 2 Wifi替换控制器，所以我的选择是用100k Ohm类型替换热端的热敏电阻，或者添加一个PT100子板。在UP300热端看，它看起来像热敏电阻是用一个螺钉，拧紧，然后头部被剪掉了举行。IDK如果真是这样的话，但那肯定是我的看法。

内置板加热器的热敏电阻为100k欧姆。

#8

你至少可以将pt100直接连接到二重奏2大师上，但是分辨率和/或准确性会受到影响。你可以在二重唱论坛上找到描述

#9

我还要更换控制器。很可能是二重唱。我已经开始了一个突破板的示意图，其中包括了从乔坦布和rlkirstine的工作，并增加了其他连接。
UP300\单元BC1001_董事会.pdf（167.8 KB）
我将更新示意图，因为我了解连接。

1喜欢
#10

不知道要多久，但他们已经谈到发布新的董事会在Duet2系列与TMC2209驱动程序。如果你有太多的$的二重奏3可能会简化一些事情，因为你可能会找到一个扩展板的组合，以取代大多数的定制布线与电源和CAN总线。

#11

由于当前链接已断开，请为示意图提供一个新链接，好吗？

#12

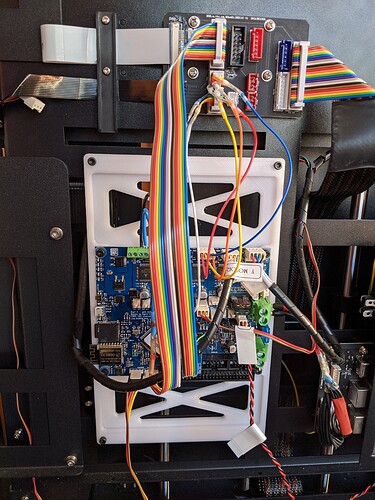

哦，不错！我已经很久没登录了，因为我的生活很忙。去年，我辞掉了32年的工作，不久就开始了一份新的工作。它已经被搁置了一段时间，但我已经尽可能地安装新的Duet2 WiFi控制器，并得到除了加热床的一切工作。我可以连接到Duet2，回家的电机，移动它们，等等…与您的示意图，这将是非常容易完成我的升级现在！这是什么样的背面看起来现在我已经安装了控制器和主要有线。

图20200212图170759
图20200212图170759 3024×4032 4.69兆字节

#13

我已经做了更多的跟踪现有的控制器和更新的示意图。
你知道伺服是怎么驱动的吗？我找不到伺服信号线的尽头。
UP300以上_董事会.pdf（329.0 KB）

我还没有开始转换到Duet2，但已经黑客与16 AWG电线和XT30连接器加热床布线。我还测试了新的电线和加热床坐在长凳上，可以达到约103摄氏度（测量床上覆盖性能建设板）。它花了50分钟达到这个温度（室温约20摄氏度）。我对缓慢的加热速度不满意，想增加功率。为了实现这一点，我建立了一个光隔离接口和MOSFET电路，它使用现有的加热床输出，并允许新的MOSFET以更高的电压/电流为加热床供电。最初我打算使用31V，但当我得到不同的电源使用36V。这将使初始输入功率约288W，但它会很快下降到约208W的床加热。
